一概述 1型號
CWU—蝸桿在蝸輪之下的圓弧圓柱蝸桿減速器；
CWS—蝸桿在蝸輪之側的圓弧圓柱蝸桿減速器；
CWO—蝸桿在蝸輪之上的圓弧圓柱蝸桿減速器；
WHT—蝸桿可在蝸輪之下、之上、之側的通用型圓弧齒圓柱蝸桿減速器；
WHX—蝸桿在蝸輪之下的圓弧齒圓柱蝸桿減速器
WHS—蝸桿在蝸輪之上的圓弧齒圓柱蝸桿減速器；
WHC—蝸桿在蝸輪之側的圓弧齒圓柱蝸桿減速器
2 中心距
                                                                                       單位：㎜

型號	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
CWU	63	80	100	125	(140)	160	(180)	200	(225)	250	(280)	315	(355)	400	(450)	500
CWS	63	80	100	125	140	160	180	200	225	250	(280)	315	(355)	400	(450)	500
CWO	63	80	100	125	(140)	160	(180)	200	(225)	250	—	—	—	—	—	—



型號	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
WHT	—	80	100	—	—	—	—	—	—	—	—	—	—	—	—	—	—
WHX	65	120	125	150	160	180	200	210	250	(280)	300	320	(360)	400	420	(450)	500
WHS	65	120	125	150	160	180	200	210	250	(280)	300	320	(360)	400	420	(450)	500
WHC	65	120	125	150	160	180	200	210	250	(280)	300	320	(360)	400	420	(450)	500

注：表中加括號的為第二系列。

CWU、CWS、CWO

5

6.3

8

10

12.5

16

20

25

31.5

40

50

63

WHT、WHX、WHS、WHC

8

10

12.5

16

20

25

31.5

40

50

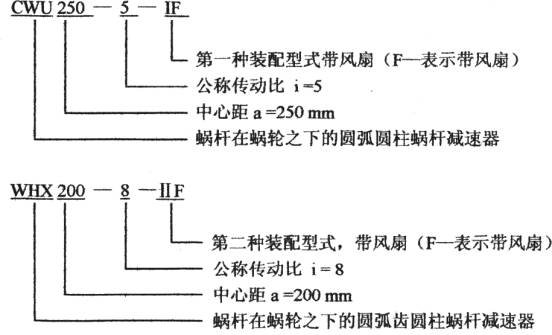

     4 標記示例

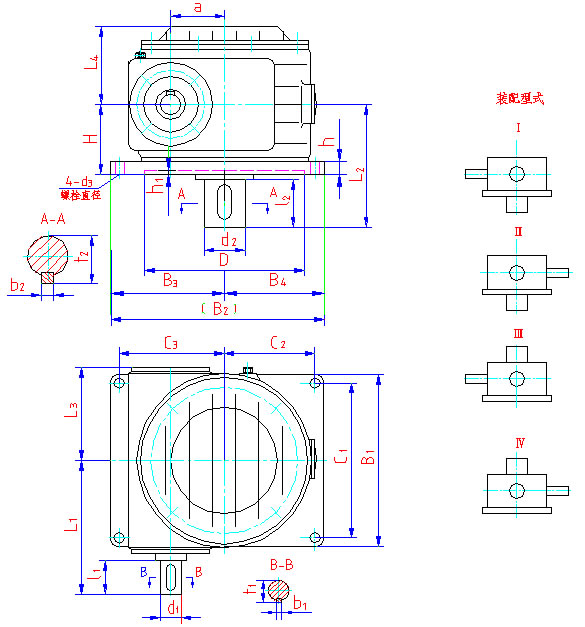

5 減速器的外形尺寸 5.1圓弧圓柱蝸桿減速器的外形尺寸 5.1.1 CWU63～100的外形尺寸見圖1、表1。 圖1                         表1    單位:mm                                                                               尺寸 型號 a B1 B2 C1 C2 h H H1 d3 i  ≤  12.5 d1 l1 b1 t1 L1 CWU63 63 148 180 115 150 12 54 220 M12 19js6 28 6 21.5 128 CWU80 80 175 200 140 170 15 65 267 M12 24js6 36 8 27 151 CWU100 100 218 230 175 190 15 80 322 M12 28js6 42 8 31 182       尺寸 型號 i ≥   16 d2   l2 b2 t2 L2 L3 L4 重  量 （㎏） d1 l1 b1 t1 L1 CWU63 19 j s 6 28 6 21. 5 128 32 k 6 58 10 35 135 97 70 19. 5 CWU80 24 j s 6 36 8 27 151 38 k 6 58 10 41 143 110 81 28. 5 CWU100 24 j s 6 36 8 27 176 42 k 6 82 12 45 182 130 95 43   5.1圓弧圓柱蝸桿減速器的外形尺寸 5.1.2 CWU125～500的外形尺寸見圖2、表2。 圖2                              表2                                                                                                                  單位：㎜     尺寸 型號 a B1 B2 B3 C1 C2      i≤12.5 i≥16 d2   l2 b2 t2 L2 L3 L4 L5 L6 h H H1 d3 重量（㎏） d1 l1 b1 t1 L1 d1 l1 b1 t1 L1 CWU125 125 260 250 310 220 205 32k6 58 10 35 218 28js6 42 8 31 202 55k6 82 16 59 222 202 133 153 147 30 125 408 M16 92 CWU140 140 285 275 345 230 225 38k6 58 10 41 228 28js6 42 8 31 212 60m6 105 18 64 260 220 144 166 160 30 140 445 M16 120 CWU160 160 325 300 385 230 250 42k6 82 12 45 277 32k6 58 10 35 253 65m6 105 18 69 27, 0 245 156 186 172 35 160 510 M16 145 CWU180 180 350 320 420 260 270 42k6 82 12 45 292 32k6 58 10 35 268 75m6 105 20 79.5 290 260 173 200 182 35 180 560 M20 200 CWU200 200 400 350 465 280 300 48k6 82 14 51.5 324 38k6 58 10 41 300 80m6 130 22 85 325 295 180 235 197 40 200 650 M20 260 CWU225 225 440 380 505 325 325 48k6 82 14 51.5 342 38k6 58 10 41 318 90m6 130 25 95 340 320 193 247 212 40 225 730 M20 320 CWU250 250 510 410 575 370 350 55k6 82 16 59 380 42k6 82 12 45 380 100m6 165 28 106 385 360 209 285 228 45 225 785 M24 395 CWU280 280 570 460 645 420 400 60m6 105 18 64 430 48k6 82 14 407 110m6 165 28 116 405 390 225 312 253 50 250 885 M24 530 CWU315 315 640 530 715 470 445 65m6 105 18 69 470 48k6 82 14 51.5 447 120m6 165 32 127 420 430 242 352 289 50 280 980 M30 700 CWU355 355 730 580 805 540 490 70m6 105 20 74.5 515 55k6 82 16 59 492 130m6 200 32 137 470 480 255 397 315 55 300 1085 M30 910 CWU400 400 790 620 880 620 530 75m6 105 20 79.5 545 60m6 105 18 64 545 150m6 200 36 158 490 515 277 429 335 60 315 1175 M30 1200 CWU450 450 885 680 985 700 580 80m6 130 22 85 625 65m6 105 18 69 600 170m6 240 40 179 560 575 299 484 367 65 355 1310 M36 1660 CWU500 500 1015 750 1115 760 640 90m6 130 25 95 680 70m6 105 20 74.5 655 190m6 280 45 200 640 655 343 549 403 80 400 1450 M36 2330 5.1圓弧圓柱蝸桿減速器的外形尺寸 5.1.3 CWS63～100的外形尺寸見圖3、表3。                                            圖3               表3                                              單位：㎜ 尺寸 型號 a B1 B2 B3 B4 C1 C2 C3 D h h1         i ≤  12.5 d1 l1 b1 t1 L1 CWS63 63 155 245 140 105 125 90 125 190 23 5 19js6 28 6 21.5 128 CWS80 80 180 270 160 110 150 95 145 210 23 5 24js6 36 8 27 151 CWS100 100 220 325 200 125 190 110 185 240 23 5 28js6 42 8 31 182     尺寸 型號        i  ≥ 16 d2 l2 b2 t2 L2 L3 L4 H d3 重  量 （㎏） d1 l1 b1 t1 L1 CWS63 19js6 28 6 21.5 128 32k6 58 10 35 135 97 70 75 M12 19 CWS80 24js6 36 8 27 151 38k6 58 10 41 143 110 81 80 M12   28 CWS100 24js6 36 8 31 176 42k6 82 12 45 182 130 95 95 M12   42.5   5.1圓弧圓柱蝸桿減速器的外形尺寸 5.1.4 CWS125～500的外形尺寸見圖4、表4。 圖4       表4                                                                                     單位：㎜ 尺寸 型號 a D D1 D2 L3 L4 L5 h h1 H  i ≤12.5   i　≥ 16 d2 l2 b2 t2 L2 l3 地腳螺栓 重量 (㎏) d1 l1 b1 t1 L1 d1 l1 b1 t1 L1 d3 n CWS125 125 230 280 320 202 134 125 32 8 132 32k6 58 10 35 218 28js6 42 8 31 202 55k6 82 16 59 222 14 M12 4 95 CWS140 140 260 320 360 220 145 135 32 8 150 38k6 58 10 41 228 28js6 42 8 31 212 60m6 105 18 64 260 15 M16 4 110 CWS160 160 300 360 400 245 157 142 32 8 160 42k6 82 12 45 277 32k6 58 10 35 253 65m6 105 18 69 270 15 M16 4 150 CWS180 180 335 400 440 263 173 160 35 8 175 42k6 82 12 45 292 32k6 58 10 35 268 75m6 105 20 79.5 290 16 M16 4 200 CWS200 200 370 435 480 295 181 180 38 8 190 48k6 82 14 51.5 324 38k6 58 10 41 300 80m6 130 22 85 325 17 M16 4 270 CWS225 225 420 490 540 320 193 180 40 8 205 48k6 82 14 51.5 342 38k6 58 10 41 318 90m6 130 25 95 340 17 M20 4   CWS250 250 470 540 600 360 210 210 40 8 212 55k6 82 16 59 380 42k6 82 12 45 380 100m6 165 28 106 385 17 M20 4 410 CWS280 280 550 640 700 390 226 215 45 8 225 60m6 105 18 64 430 48k6 82 14 51.5 407 110m6 165 28 116 405 17 M24 4 550 CWS315 315 605 700 760 430 242 235 50 10 250 65m6 105 18 69 470 48k6 82 14 51.5 447 120m6 165 32 127 420 17 M24 4 750 CWS355 355 700 805 880 480 256 235 55 10 265 70m6 105 20 74.5 515 55k6 82 16 59 492 130m6 200 32 137 470 17 M30 4 930 CWS400 400 765 875 950 515 278 247 60 10 265 75m6 105 20 79.5 545 60m6 105 18 64 545 150m6 200 36 158 490 24 M30 4 1200 CWS450 450 875 990 1070 565 300 275 65 10 315 80m6 130 22 85 625 65m6 105 18 69 600 170m6 240 40 179 560 24 M36 4 1650 CWS500 500 1000 1100 1180 655 347 300 75 10 375 90m6 130 25 95 680 70m6 105 20 74.5 655 190m6 280 45 200 640 24 M36 6 2190   5.1圓弧圓柱蝸桿減速器的外形尺寸 5.1.5 CWO63～100外形尺寸見圖5、表5。                                                          圖5                     表5                                                 單位：㎜   尺寸 型號   a B1 B2 C1 C2 h H H1 d3     i　　≤   12.5 d1 l1 b1 t1 L1 CWO63 63 148 180 115 150 12 117 245 M12 19js6 28 6 21.5 128 CWO80 80 175 200 140 170 15 145 296 M12 24js6 36 8 27 151 CWO100 100 218 230 175 190 15 180 365 M12 28js6 42 8 31 182       尺寸 型號      i   ≥  16 d2   l2 b2 t2 L2 L3 L4 重量 （㎏） d1 l1 b1 t1 L1 CWO63 19js6 28 6 21.5 128 32k6 58 10 35 135 97 70   19.5 CWO80 24js6 36 8 27 151 38k6 58 10 41 143 110 81 28.5 CWO100 24js6 36 8 27 176 42k6 82 12 45 182 130 95    43   5.1圓弧圓柱蝸桿減速器的外形尺寸 5.1.6 CWO125～250的外形尺寸見圖6、表6。                                                                      圖6                  表6                                                                單位：mm 尺寸 號型 a B1 B2 B3 C1 C2 h H H1 d3 i ≤  12.5  i  ≥  16 d2 l2 b2 t2 L2 L3 L4 L5 重量（㎏） d1 l1 b1 t1 L1 d1 l1 b1 t1 L1 CWO125 125 260 250 310 220 205 30 155 410 M16 32k6 58 10 35 218 28js6 42 8 31 202 55k6 82 16 59 222 202 133 153 98 CWO140 140 285 275 345 230 225 30 195 485 M16 38k6 58 10 41 228 28js6 42 8 31 212 60m6 105 18 64 260 220 144 166 110 CWO160 160 325 300 385 230 250 35 195 510 M16 42k6 82 12 45 277 32k6 58 10 35 253 65m6 105 18 69 270 245 156 186 150 CWO180 180 350 320 420 260 270 35 220 600 M20 42k6 82 12 45 292 32k6 58 10 35 268 75m6 105 20 79.5 290 260 173 200 210 CWO200 200 400 350 465 280 300 , 40 250 655 M20 48k6 82 14 51.5 324 38k6 58 10 41 300 80m6 130 22 85 325 295 188 235 270 CWO225 225 440 380 505 325 325 40 275 700 M20 48k6 82 14 51.5 342 38k6 58 10 41 318 90m6 130 25 95 340 320 193 247 335 CWO250 250 510 410 575 370 350 45 310 820 M24 55k6 82 16 59 380 42k6 82 12 45 380 100m6 165 28 106 385 360 209 285 410   5.2 圓弧齒圓柱蝸桿減速器 5.2.1 WHX65、WHS65, wht80～100的外形尺寸見圖7、表7；WHC65、WHT80～100（在側）的外形尺寸見圖8、表8 圖7 表7       單位:mm                                                                     尺寸 型號  a B B1 B2 B3 C C1 H H1 H2 H3 h L WHX65WHS65 65 145 145   27.5 110 120 65 218 95 225 15 137 WHT80 80 240 182 50 34 210 148 88 279 122 279 14 180 WHT100 100 292 238 68.5 42 250 196 105 338 135 334.5 18 217     尺寸 型號 L1 L2 L3 l l1 d (k5) d1 (k6) d2 b b1 t t1 重量 （㎏） WHX65WHS65 125 90 70 35 40 18 25 12 5 8 20 28 16~18 WHT80 166 111 71 50 53 25 35 12 8 10 28 39.2 25 WHT100 200 133.5 93 70 78 30 45 15 8 14 32.5 48.2 41~43   注：1. WHX65、WHS65型號選用時，裝配型式Ⅰ、Ⅱ為WHX65型號，Ⅲ、Ⅳ為WHS65型號； 2. 圖7中示意圖裝配型式為Ⅰ型。 3.表中三種規格皆為草標。 圖8 表8        單位:mm                                                     尺寸 型號  a B B1 B2 B3 C C1 H h L L1 L2 L3 L4 WHC65 65 265 145 55 — 230 110 80 15 137 127 92 70 85 WHT80 80 244 240 34 38 210 210 105 20 180 168 110 71 110 WHT100 100 317 290 45 80 268 250 118 24 217 202 133.5 95 128   　 尺寸 型號 L5 l l1 l2 l3 d (m5) d1 (m6) d2 b b1 t t1 重量 （㎏） WHC65 152 35 40 8 2 18 25 M10 5 8 20 28 17 WHT80 152 50 53 10 2 25 35 M10 8 10 28 39.2 25 WHT100 190 70 78 10 2 30 45 M14 8 14 32.5 48.2 40~43   注：1.圖8中示意圖裝配型式為Ⅴ型。     2.表中三種規格皆為草標。 5.2 圓弧齒圓柱蝸桿減速器 5.2.2 WHX120～500的外形尺寸見圖9、表9。                                                                              圖9                               表9                                              單位：㎜ 尺寸 型號 a B B1 B2 B3 C C1 H H1 h L L1 L2 L3 L4 L5 L6  l ll d (m6) d1 （m6） d2 d3 b b1 t t1 重  量 （㎏） WHX120 120 275 260 70 330 215 220 120 390 25 245 255 145 218 161.5 134 152 70 108 35 55 M14 60 10 16 37.8 58.5 95~100 WHX125 125 270 270 70 330 210 230 125 400 30 235 235 145 225 159 134 157 58 82 35 55 M16 60 10 16 37.8 58.5 93~103 WHX150 150 320 300 80 385 250 250 150 480 30 294 272 165 260 191.5 151.5 167 90 108 40 65 M18 75 12 18 42.8 68.9 WHX160 160 330 310 80 400 250 260 160 505 35 290 290 165 265 189 154 177 82 105 40 65 M20 75 12 18 42.8 68.9 140~157 WHX180 180 385 335 90 470 305 285 180 574 35 375   295 180 314 233 169 185 70 102 45 70 M18 75 14 20 49 77.4 210~230 WHX200 200 430 360 95 520 330 310 200 628 40 360 345 195 365 266 184 202 82 130 50 80 M20 85 16 24 53.5 85 290~316 WHX210 210 440 385 95 525 350 325 200 651.5 40 390 375 200 370 275 191 214.5 110 168 50 80 M22 85 16 24 53.5 85 280~320 WHX250 250 510 420 105 600 410 360 220 748.5 45 450 395 220 430 314 211 235 130 168 60 90 M22 95 18 24 63.9 95 400~440 WHX280 280 610 470 110 700 480 400 250 838 50 485 430 245 485 367 233 260 105 165 60 100 M24 110 18 28 63.9 105.7 535~600 WHX300 300 630 480 115 740 510 410 260 900.5 50 540 465 250 520 385 236 265 140 208 70 100 M28 110 20 28 74.2 105.7 604~693 WHX320 320 680 520 120 780 550 440 280 953 50 525 455 265 525 402 256 285 105 165 70 110 M30 120 20 32 74.2 116.5 725~810 WHX360 360 740 530 125 850 620 460 300 1060 55 630 500 270 565 440 265 290 170 208 80 120 M28 130 24 32 85 126.5 850~915 WHX400 400 820 610 135 920 660 520 320 1155 60 630 525 300 605 478 291 331 130 200 80 130 M30 140 24 36 85 137.2 1320~1470 WHX420 420 850 585 140 960 720 515 340 1215 60 685 550 300 665 516 295 313 170 238 90 140 M28 150 24 36 95 147.2 1350~1500 WHX450 450 910 670 150 1030 730 570 355 1295 65 680 560 325 670 528 319 363 130 200 80 150 M36 160 24 40 85 158.5 1670~1860 WHX500 500 1000 730 165 1120 810 620 400 1435 75 730 625 355 725 575 348 393 130 240 90 170 M36 180 24 40 95 178.5 2160~2410    注：表中WHX125、160、200、280、320、400、450、500為JB2318，其余為草標產品。 5.2 圓弧齒圓柱蝸桿減速器 5.2.3 WHS120～500的外形尺寸見圖10、表10                                                      圖10                                                表10                                        單位：mm    尺寸 型號 a B B1 B2 B3 C C1 H H1 h L L1 L2 L3 L4 L5  l ll d (m6) d1 (m6) d2 d3 b b1 t t1 重  量 （㎏） WHS120 120 275 230 70 330 215 190 160 406 25 245 255 145 218 161.5 134 70 108 35 55 M14 60 10 16 37.8 58.5 95~100 WHS125 125 270 230 70 330 210 190 160 416 30 235 235 145 225 159 134 58 82 35 55 M16 60 10 16 37.8 58.5 93~104 WHS150 150 320 260 80 380 250 210 200 495.5 30 294 272 165 260 191.5 151.5 90 108 40 65 M18 75 12 18 42.8 68.9 143~155 WHS160 160 330 270 80 400 250 220 200 510 35 290 290 165 265 189 154 82 105 40 65 M20 75 12 18 42.8 68.9 148~164 WHS180 180 385 290 90 470 305 240 230 575 40 375 295 180 309 233 169 70 102 45 70 M18 75 14 20 49 77.4 210~230 WHS200 200 430 320 95 520 330 270 250 643 40 360 345 195 365 266 184 82 130 50 80 M20 85 16 24 53.5 85 298~322 WHS210 210 440 330 95 525 350 270 270 673.5 40 390 375 200 370 275 191 110 168 50 80 M22 85 16 24 53.5 85 285~320 WHS250 250 510 370 105 600 410 310 310 768.5 40 450 395 220 430 314 211 130 168 60 90 M22 95 18 24 63.9 95 420~460 WHS280 280 610 410 110 700 480 340 320 839 50 485 430 245 485 367 233 105 165 60 100 M24 110 18 28 63.9 105.7 560~725 WHS300 300 630 410 115 740 510 340 350 906 40 540 465 250 520 385 236 140 208 70 100 M28 110 20 28 74.2 105.7 650~742 WHS320 320 680 460 120 780 550 380 355 951 50 525 455 265 525 402 256 105 165 70 110 M30 120 20 32 74.2 116.5 740~825 WHS360 360 740 460 125 850 620 390 400 1035 45 630 500 270 565 440 265 170 208 80 120 M28 130 24 32   85 126.5 880~960 WHS400 400 820 540 135 920 660 450 450 1173 60 630 525 300 605 478 291 130 200 80 130 M30 140 24 36 85 137.2 1305~1425 WHS420 420 850 520 140 960 720 440 460 1208 50 685 550 300 665 516 295 170 238 90 140 M28 150 24 36 95 147.2 1365~1500 WHS450 450 910 590 150 1030 730 490 500 1312 65 680 560 325 670 528 319 130 200 80 150 M36 160 24 40 85 158.5 1650~1830 WHS500 500 1000 640 165 1120 810 530 560 1460 75 730 625 355 725 575 348 130 240 90 170 M36 180 24 40 95 178.5 2070~2300   注：表中WHS125、160、200、280、320、400、450、500為JB2318，其余為草標產品。 5.2 圓弧齒圓柱蝸桿減速器 5.2.4 WHC120～500的外形尺寸見圖11、表11                                                             圖11              表11                                                               單位：mm  尺寸 型號 a D D1 D2 H h h1 L L1 L2 L3 L4 L5  l ll l2 l3 d （m6） d1 (m6) d2 b b1 t t1 重  量 （㎏） WHC120 120 330 290 240 140 18 8 245 257 140.5 218 117.5 90 70 110 14 2 35 55 M10 10 16 37.8 58.5 91~95 WHC125 125 330 290 240 140 20 8 235 237 140 225 125.5 95 58 84 14 2 35 55 M12 10 16 37.8 58.5 91~100 WHC150 150 400 360 300 160 22 8 294 274 161 255 136.5 100 90 110 14 2 40 65 M14 12 18 42.8 68.9 142~155 WHC160 160 410 370 310 165 25 8 290 292 161 265 140.5 105 82 107 15 2 40 65 M16 12 18 42.8 68.9 147~163 WHC180 180 465 425 360 185 26 8 375 298 181.5 309 148 110 70 105 15 2 45 70 M14 14 20 49 74.2 190 WHC200 200 490 450 390 200 30 10 360 347 207 365 168 130 82 132 15 2 50 80 M16 16 24 53.5 85 284~308 WHC210 210 540 490 415 210 30 10 390 377 212.5 370 174 130 110 170 15 2 50 80 M18 16 24 53.5 85 270~305 WHC250 250 620 570 490 230 35 10 450 397 224 430 193 145 130 170 17 2 60 90 M18 18 24 63.9 95 390~420 WHC280 280 690 630 545 240 38 10 485 432 235 485 213 195 105 167 17 2 60 100 M24 18 28 63.9 105.7 565~630 WHC300 300 750 690 600 270 40 10 540 467 238 520 215 210 140 210 17 2 70 100 M22 20 28 74.2 105.7 712~787 WHC320 320 770 710 620 260 40 12 525 457 258 525 235 220 105 167 17 2 70 110 M24 20 32 74.2 116.5 750~835 WHC360 360 900 830 720 300 45 12 630 502 265 565 245 225 170 210 17 2 80 120 M28 24 32 87 126.5 970~1000 WHC400 400 970 890 780 300 50 12 630 527 293 605 270 250 130 202 17 2 80 130 M30 24 36 85 137.2 1330~1450 WHC420 420 1000 930 820 325 50 15 685 552 301 665 267.5 255 170 240 17 2 90 140 M28 24 36 97 147.2 1430~1500 WHC450 450 1090 1000 880 340 55 15 680 562 321 670 298 280 130 202 24 2 80 150 M36 24 40 85 158.5 1675~1855 WHC500 500 1190 1100 980 370 65 15 730 627 350 725 323 300 130 242 24 2 90 170 M30 24 40 95 178.5 2190~2420   注：表中WHC125、160、200、280、320、400、450、500為JB2318，其余為草標產品。 6.1 圓弧圓柱蝸桿減速器的額定輸入功率P1（KW）和額定輸出扭距T2（N.m）見表12。 表12   公 稱 傳 動比 i 輸 入 轉 速 n1 (r/min) 中心距a（mm） 63 80 100 125 140 160 180 200 225 250 280 315 355 400 450 500 型   號                             CWU、CWS、(CWO)   額定輸入功率P1（KW），額定輸出扭距T2（N.m）     5 1500    P1 3.5 6.388 15.74 25.22 — 44.68 — 64.90 — 98.44 — 141.9 — 202.4 — —    T2 107 180 450 730 — 1300 — 1900 — 2900 — 4200 — 6000 — — 1000    P1 2.978 4.871 12.6 21.28 — 35.59 — 53.68 — 91.75 — 135.7 — 193.6 — —    T2 123 205 540 920 — 1550 — 2350 — 4050 — 6000 — 8600 — — 750    P1 2.577 4.211 9.881 16.4 — 27.73 — 43.06 — 78.56 — 126.4 — 185.9 — —    T2 141 235 560 940 — 1600 — 2500 — 4600 — 7400 — 11000 — — 500    P1 2.120 3.367 7.14 11.64 — 19.81 — 31.23 — 56.14 — 104.2 — 169.4 — —    T2 173 280 600 990 — 1700 — 2700 — 4900 — 9150 — 15000 — —     6.3 1500    P1 3.198 5.505 13.11 21.37 27.51 38.4 48.46 55.38 69.18 83.77 102.5 121.7 150.5 185 — —    T2 114 200 485 800 960 1450 1700 2100 2450 3200 3650 4670 5370 7500 — — 1000    P1 2.422 4.331 11.1 17.96 24.97 31.03 43.85 49.95 64.08 78.53 95.58 114.4 145.3 172.5 — 189.9    T2 127 235 610 1000 1300 1750 2300 2750 3400 4500 5100 6580 7770 10500 — 12000 750    P1 2.09 3.594 8.646 19.57 24.73 34.5 37.27 56.95 69.81 88.76 107.2 134.8 166.5 — 183.9    T2 146 260 630 1050 1350 1850 2400 2800 4000 5300 6300 8200 9590 13500 — 15500 500    P1 1.706 2.955 6.192 10.47 13.65 17.08 24.62 26.64 41.03 50.37 67.32 83.58 112.5 148.1 — 162.7    T2 176 315 670 1150 1400 1900 2550 3000 4300 5700 7100 9540 11990 18000 — 20500 續表12 公 稱 傳 動 比 i 輸 入 轉 速 n1 (r/min) 中心距a（mm） 63 80 100 125 140 160 180 200 225 250 280 315 355 400 450 500 型   號                             CWU、CWS、(CWO)   額定輸入功率P1（KW），額定輸出扭距T2（N.m）     8 1500    P1 2.932 4.866 9.444 17.01 24.25 28.44 43.51 48.25 61.38 73.84 91.68 113.6 136.0 166.1 — —    T2 127 230 455 830 1050 1450 1900 2400 2700 3700 4050 5720 6040 8400 — — 1000    P1 2.255 3.908 8.364 13.55 21.7 24.95 39.1 43.65 56.13 67.78 84.52 104.8 126.7 158.2 174.1 —    T2 146 275 600 990 1400 1900 2550 3250 3700 5100 5600 7910 8440 12000 12500 — 750    P1 1.962 3.334 7.375 12.93 16.96 21.31 30.67 35.01 50.44 62.32 77.46 95.18 114.0 148.9 162.4 —    T2 168 310 700 1250 1450 2150 2650 3450 4400 6200 6800 9540 10070 15000 15500 — 500    P1 1.647 2.714 5.581 9.322 12.25 15.42 21.93 25.38 35.91 44.7 61.33 79.99 101.7 129.6 147.3 —    T2 209 375 780 1350 1550 2300 2800 3700 4650 6600 8000 11920 13420 19500 21000 —     10 1500    P1 2.34 4.056 8.426 14.16 17.3 24.5 32.1 42.1 50.79 59.13 73.68 94.55 140.2 146.2 — —    T2 132 235 500 850 1050 1500 1850 2600 3250 3800 4750 5910 7480 9200 — — 1000    P1 1.8 3.205 7.450 12.78 16.05 21.96 28.62 37.06 43.94 51.10 64.39 87.71 112.4 138.1 162.2 176.0    T2 150 275 600 1150 1450 2000 2450 3400 4200 4900 6200 8200 10550 13000 14500 16500 750    P1 1.594 2.729 6.243 10.54 12.95 17.41 23.73 28.83 35.14 46.40 57.94 80.74 100.2 132.0 156 164.1    T2 170 310 730 1250 1550 2100 2700 3500 4450 5900 7400 10010 12470 16500 18500 20500 500    P1 1.272 2.203 4.561 7.714 9.355 12.88 16.96 20.87 26.4 35.62 45.57 64.70 82.81 118.1 137.8 147.4    T2 209 370 790 , 1350 1, 650 2300 2850 3750 4950 6700 8600 11920 15340 22000 24500 27500     12.5 1500    P1 2.036 3.534 6.813 11.27 14.74 19.32 25.36 32.62 42.61 52.23 71.95 79.91 105.1 130.4 — —    T2 137 240 475 800 1000 1400 1800 2450 3050 3850 5200 6100 8050 10000 — — 1000    P1 1.594 2.84 5.782 9.919 13.36 17.63 23.21 29.04 38.43 47.23 66.84 73.88 96.65 127.1 152.5 183.3    T2 159 285 600 1050 1350 1900 2450 3250 4100 5200 7200 8300 11030 14500 17000 20500 750    P1 1.37 2.432 5.189 8.946 11.91 15.38 21.05 24.93 35.26 44.42 62.16 69.26 91.39 118.3 141.2 174.3    T2 182 325 710 1250 1600 2200 2950 3700 5000 6500 8900 10500 13900 18000 21000 26000 500    P1 1.126 1.967 4.084 6.794 9.104 11.16 16.00 17.6 27.75 32.91 45.05 55.40 76.37 101.3 126.2 157.3    T2 223 390 830 1400 1800 2350 3300 3850 5800 7100 9500 12400 17200 23000 28000 35000    續表12 公 稱 傳 動 比 i 輸 入 轉 速 n1 (r/min) 中心距a（mm） 63 80 100 125 140 160 180 200 225 250 280 315 355 400 450 500 型   號                             CWU、CWS、(CWO)   額定輸入功率P1（KW），額定輸出扭距T2（N.m）     16 1500    P1 1.728 3.019 6.682 11.06 13.63 19.62 23.11 33.22 39.52 46.71 57.25 77.7 94.45 124.2 — —    T2 137 250 570 960 1200 1750 2200 3000 3700 4250 5400 7150 8920 11500 — — 1000    P1 1.359 2.375 5.733 9.651 12.26 16.27 19.81 25.78 30.89 41.99 51.16 72.91 86.88 115.4 127.4 151.4    T2 159 290 730 1250 1600 2150 2800 3450 4300 5700 7200 10020 11990 16000 18000 21500 750    P1 1.17 2.023 4.61 7.871 9.877 12.97 15.6 20.64 26.61 37.26 45.01 65.59 83.95 106.4 122.6 142.9    T2 182 325 770 1350 1700 2250 2900 3650 4900 6700 8400 11920 15340 19500 23000 27000 500    P1 0.963 1.664 3.369 5.677 6.93 9.124 11.397 14.868 18.69 27.11 33.09 47.75 61.95 86.09 109.3 128.2    T2 223 400 830 1400 1750 2350 3150 3900 5100 7200 9100 12880 16780 23500 30500 36000
